Le tableau électrique représente le cœur névralgique de toute installation électrique moderne, orchestrant la distribution sécurisée de l’énergie électrique dans les bâtiments résidentiels et tertiaires. Cette centralisation des dispositifs de protection et de contrôle constitue un rempart essentiel contre les risques d’incendie, d’électrocution et de dommages matériels. Dans un contexte où les installations électriques se complexifient avec l’intégration de nouvelles technologies et l’augmentation des besoins énergétiques, comprendre les enjeux techniques et réglementaires du tableau électrique devient primordial pour garantir une sécurité optimale.
Les statistiques nationales révèlent que près de 25% des incendies domestiques ont une origine électrique, soulignant l’importance cruciale d’une installation électrique correctement dimensionnée et protégée. Le tableau électrique, en tant que point de convergence de tous les circuits électriques, joue un rôle déterminant dans la prévention de ces sinistres. Sa conception doit répondre aux exigences strictes de la norme NF C 15-100, qui définit les règles de l’art en matière d’installations électriques basse tension.
Architecture et composants essentiels du tableau électrique selon la norme NF C 15-100
La structure d’un tableau électrique moderne repose sur une architecture modulaire qui facilite l’installation, la maintenance et l’évolution des circuits électriques. Cette conception modulaire permet une adaptation optimale aux besoins spécifiques de chaque installation, qu’il s’agisse d’un petit appartement ou d’une vaste demeure. L’organisation interne du tableau suit une logique hiérarchique précise, où chaque composant occupe une position stratégique pour assurer une protection maximale et une accessibilité optimale lors des interventions de maintenance.
La norme NF C 15-100 impose des critères rigoureux concernant la disposition des équipements à l’intérieur du coffret. Ces prescriptions visent à garantir non seulement la sécurité des personnes et des biens, mais également la fiabilité et la pérennité de l’installation électrique. L’agencement doit respecter les distances minimales entre les différents composants, assurer une ventilation adéquate et permettre un accès aisé pour les opérations de contrôle et de maintenance. Cette normalisation contribue à harmoniser les pratiques professionnelles et à réduire les risques d’erreur lors de l’installation.
Coffrets étanches IP65 et boîtiers modulaires pour environnements résidentiels
Le choix du coffret constitue la première étape cruciale dans la conception d’un tableau électrique performant. Les coffrets étanches IP65 offrent une protection exceptionnelle contre les projections d’eau et les poussières, les rendant particulièrement adaptés aux environnements humides comme les caves, garages ou locaux techniques. Cette protection renforcée garantit la longévité des composants internes et préserve l’intégrité des connexions électriques même dans des conditions d’exploitation difficiles.
Les boîtiers modulaires pour environnements résidentiels privilégient quant à eux la facilité d’installation et la capacité d’évolution. Leur conception permet d’ajuster le nombre de modules en fonction des besoins actuels tout en préservant la possibilité d’extensions futures. Cette flexibilité s’avère particulièrement précieuse lors de rénovations ou d’agrandissements, évitant le remplacement complet du tableau électrique. La standardisation des dimensions facilite également l’intégration esthétique dans les espaces de vie modernes.
Rails DIN standardisés et système de fixation pour disjoncteurs modul
Ce rail métallique standardisé, généralement en acier galvanisé, sert de support unique pour l’ensemble des disjoncteurs modulaires, interrupteurs différentiels et accessoires de commande. Grâce à cette normalisation, les principaux fabricants du marché (Schneider Electric, Legrand, Hager, etc.) proposent des appareillages totalement compatibles, ce qui simplifie considérablement les opérations de remplacement ou d’extension du tableau électrique. La mise en place des modules par simple clipsage sur le rail DIN garantit un montage rapide, sécurisé et conforme aux prescriptions de la norme NF C 15-100.
Le système de fixation joue un rôle clé dans la fiabilité de l’installation. Un appareillage mal fixé peut générer des vibrations, des faux contacts et, à terme, des échauffements dangereux. C’est pourquoi il est indispensable de respecter le couple de serrage recommandé par le fabricant lors du vissage des peignes d’alimentation et des conducteurs sur les bornes des disjoncteurs. En pratique, un rail DIN correctement positionné et bien ancré dans le coffret contribue à la durabilité du tableau électrique et à la facilité de maintenance sur toute la durée de vie de l’installation.
Borniers de répartition phase-neutre et connecteurs automatiques wago
Les borniers de répartition phase et neutre assurent une distribution ordonnée et sécurisée des conducteurs à l’intérieur du tableau électrique. Ils permettent de regrouper proprement les départs vers les différents circuits en évitant les dérivations improvisées et les “dominos” multiples, souvent sources de désordres et de surchauffes. En centralisant les connexions, ces borniers facilitent également l’identification des circuits et réduisent significativement le temps nécessaire pour toute intervention de dépannage.
Les connecteurs automatiques de type Wago se sont imposés comme une solution de choix pour réaliser des connexions fiables et rapides. Leur principe de serrage par ressort garantit une pression constante sur le conducteur, indépendamment des variations de température ou des micro-vibrations. Pour vous, cela signifie moins de risques de desserrage et de points chauds dans le tableau électrique. Comparés aux anciens dominos à vis, ces connecteurs automatiques offrent une meilleure tenue dans le temps, une mise en œuvre plus propre et un repérage plus évident des conducteurs, ce qui est particulièrement appréciable lors d’une rénovation ou d’une extension de l’installation.
Interrupteur différentiel 30ma type AC et dispositifs de protection haute sensibilité
L’interrupteur différentiel 30 mA constitue l’un des piliers de la protection des personnes dans un tableau électrique résidentiel. Son rôle est de détecter les fuites de courant vers la terre, caractéristiques d’un défaut d’isolement, et de couper instantanément l’alimentation afin de limiter le risque d’électrocution. Le type AC, le plus couramment installé dans les logements, est adapté aux charges classiques telles que l’éclairage, les prises de courant usuelles ou certains appareils électroménagers non électroniques.
Pour les équipements plus sensibles (lave-linge, plaques à induction, borne de recharge de véhicule électrique), la norme NF C 15-100 recommande l’utilisation d’interrupteurs différentiels de type A voire F ou B, capables de détecter des courants de défaut redressés ou à composante continue. Ces dispositifs de protection haute sensibilité, toujours calibrés à 30 mA en usage domestique, complètent le type AC et renforcent la sécurité globale du tableau électrique. En pratique, on prévoit un interrupteur différentiel par tranche de 8 circuits maximum, afin de limiter l’impact d’un déclenchement et de maintenir une bonne sélectivité des protections.
Dispositifs de protection différentielle et magnéto-thermique intégrés
Au-delà de l’architecture physique du tableau électrique, ce sont les dispositifs de protection qu’il intègre qui garantissent réellement la sécurité de l’installation. La combinaison d’une protection différentielle (pour les personnes) et d’une protection magnéto-thermique (pour les conducteurs et les appareils) permet de couvrir la quasi-totalité des situations de défaut : surcharge, court-circuit, fuite de courant, échauffement prolongé. On peut comparer ce duo à un système de freinage moderne sur une voiture, où l’ABS et l’ESP travaillent de concert pour conserver la maîtrise du véhicule.
Dans un tableau électrique conforme à la norme NF C 15-100, chaque circuit est ainsi associé à un disjoncteur divisionnaire adapté à sa section de câbles, à sa longueur et à son usage. Les interrupteurs différentiels, positionnés en amont des groupes de circuits, assurent une surveillance globale des fuites de courant. Cette coordination des protections, lorsqu’elle est bien pensée, permet d’éviter les déclenchements intempestifs tout en garantissant une coupure suffisamment rapide en cas de défaut réel.
Disjoncteurs courbe C schneider electric et legrand pour circuits spécialisés
Les disjoncteurs divisionnaires à courbe C sont les plus répandus dans les installations résidentielles et tertiaires modernes. Cette courbe de déclenchement est spécialement conçue pour accepter les appels de courant élevés au démarrage de certains appareils (moteurs, transformateurs, éclairages LED avec alimentation électronique) sans provoquer de coupure intempestive. Les gammes proposées par Schneider Electric ou Legrand, largement utilisées par les électriciens professionnels, offrent une large plage de calibres allant de 2 A à 63 A pour couvrir tous les circuits spécialisés.
Pour un circuit de cuisson, on optera typiquement pour un disjoncteur 32 A courbe C associé à une section de câble de 6 mm², alors qu’un circuit de prises de courant sera protégé par un disjoncteur 16 ou 20 A en 2,5 mm². Les circuits d’éclairage, quant à eux, sont généralement câblés en 1,5 mm² et protégés par un disjoncteur 10 ou 16 A. Respecter ce dimensionnement vous permet d’éviter les surcharges prolongées responsables d’échauffements dangereux dans les conducteurs ou les connexions. Une bonne pratique consiste à toujours vérifier l’étiquetage des disjoncteurs et la correspondance avec les circuits qu’ils protègent, afin de faciliter les interventions ultérieures.
Parafoudres classe II citel et protection contre les surtensions atmosphériques
Les surtensions transitoires, souvent liées à la foudre ou aux manœuvres sur le réseau de distribution, peuvent endommager en quelques microsecondes vos appareils électroniques les plus sensibles : box internet, TV, ordinateurs, systèmes domotiques, etc. Les parafoudres de classe II, tels que ceux proposés par Citel, s’installent directement dans le tableau électrique pour détourner ces surtensions vers la terre et limiter ainsi la tension résiduelle appliquée aux circuits intérieurs. Ils agissent comme une “soupape de sécurité” qui se déclenche uniquement en cas de surtension anormale.
Dans les zones à risque foudre ou lorsque la valeur du schéma de liaison à la terre le justifie, la NF C 15-100 rend d’ailleurs l’installation d’un parafoudre obligatoire. Son dimensionnement dépend de plusieurs paramètres : régime de neutre, présence d’une protection en amont, exposition du bâtiment. Pour optimiser la protection, il est souvent judicieux de compléter ce parafoudre principal par des protections secondaires au plus près des équipements clés, notamment sur les lignes de communication. Vous limitez ainsi non seulement le risque de panne, mais également les coûts de remplacement d’appareils coûteux.
Contacteurs jour-nuit hager et délesteurs automatiques triphasés
Le tableau électrique ne se limite pas à la protection ; il participe aussi à l’optimisation de votre consommation d’énergie. Les contacteurs jour-nuit Hager, par exemple, permettent de piloter automatiquement le chauffe-eau électrique en fonction des plages tarifaires du fournisseur d’énergie. Reliés au signal heures creuses/heures pleines du compteur, ils basculent l’alimentation du ballon uniquement pendant les périodes les moins coûteuses, sans intervention de votre part. C’est un moyen simple et fiable de réduire la facture énergétique tout en préservant le confort.
Dans les installations triphasées ou fortement chargées, les délesteurs automatiques jouent un rôle complémentaire. Ils surveillent en temps réel l’intensité consommée sur chaque phase et coupent temporairement certains circuits non prioritaires (chauffage d’appoint, prises extérieures, etc.) lorsque la puissance souscrite est sur le point d’être dépassée. Vous évitez ainsi le déclenchement du disjoncteur de branchement et les coupures générales, tout en lissant la puissance appelée. Cette approche intelligente de la gestion de l’énergie s’intègre de plus en plus dans les tableaux électriques modernes, notamment dans les maisons équipées de chauffage électrique ou de borne de recharge pour véhicule électrique.
Relais temporisés modulaires et télérupteurs finder pour éclairage centralisé
Les relais temporisés modulaires permettent de gérer des fonctions d’horloge ou de temporisation directement depuis le tableau électrique. Ils s’avèrent particulièrement utiles pour piloter l’éclairage de couloirs, de cages d’escalier ou d’espaces communs, en assurant l’extinction automatique après un temps prédéfini. Vous bénéficiez ainsi d’un confort d’utilisation accru tout en évitant les gaspillages d’énergie liés à des lumières laissées allumées inutilement.
Les télérupteurs, notamment ceux de la marque Finder, sont quant à eux la solution de référence pour centraliser la commande de l’éclairage depuis plusieurs points sans recourir à des va-et-vient complexes. Installés dans le tableau électrique, ils reçoivent des impulsions de boutons-poussoirs répartis dans le logement et basculent l’état de l’éclairage (marche/arrêt). Cette architecture centralisée réduit la quantité de câbles nécessaires et simplifie considérablement les schémas de câblage dans les grandes habitations. En rénovation, remplacer de vieux systèmes par des télérupteurs modulaires est souvent un excellent moyen de moderniser l’installation tout en améliorant son ergonomie.
Raccordement terre et mise à la masse conforme aux prescriptions CONSUEL
La qualité du raccordement à la terre est un élément déterminant de la sécurité globale d’une installation électrique. Un système de mise à la terre efficace permet d’évacuer les courants de défaut et les surtensions vers le sol, limitant ainsi les risques d’électrocution et de détérioration des équipements. Les prescriptions du CONSUEL (Comité National pour la Sécurité des Usagers de l’Électricité) imposent des valeurs de résistance de terre à respecter, généralement inférieures à 100 Ω dans le résidentiel, afin de garantir l’efficacité des dispositifs différentiels 30 mA.
Concrètement, le tableau électrique doit intégrer un bornier de terre relié au conducteur principal de protection (PE), lui-même connecté au piquet ou au réseau de terre (boucle en fond de fouille, prise de terre en fond de fouille, etc.). Tous les conducteurs de protection des circuits (vert/jaune) y sont raccordés de manière ordonnée. Une attention particulière doit être portée à la continuité de la liaison équipotentielle, notamment dans les salles de bains et les pièces d’eau, où les risques de contact simultané avec des parties métalliques et des éléments sous tension sont plus élevés. Lors d’un contrôle CONSUEL, la qualité du repérage et de la distribution de la terre dans le tableau est systématiquement vérifiée.
Répartition des circuits électriques et dimensionnement des conducteurs cuivre
Une répartition rationnelle des circuits électriques dans le tableau est indispensable pour concilier sécurité, confort d’utilisation et évolutivité. La norme NF C 15-100 impose une séparation claire entre les circuits d’éclairage, les circuits de prises, les circuits spécialisés (lave-linge, four, plaques de cuisson, chauffe-eau, etc.) et les circuits de puissance spécifiques (borne de recharge, pompe à chaleur). L’objectif est double : limiter l’impact d’un défaut sur l’ensemble de l’installation et adapter au mieux le calibre des protections et la section des conducteurs à chaque usage.
Le dimensionnement des conducteurs en cuivre dépend principalement de l’intensité nominale du circuit, de la longueur du câble et des conditions de pose (en gaine, en encastré, dans un isolant, etc.). À titre indicatif, on retient en résidentiel les couples suivants : 1,5 mm² pour l’éclairage (10 ou 16 A max), 2,5 mm² pour les prises (16 ou 20 A), 4 mm² pour certains circuits spécialisés (25 A) et 6 mm² pour la cuisson (32 A). Au-delà, pour les alimentations principales ou les sous-tableaux, des sections de 10, 16, voire 25 mm² peuvent être nécessaires. En cas de doute, mieux vaut surdimensionner légèrement les conducteurs pour limiter les chutes de tension et les échauffements, surtout sur de grandes longueurs.
Maintenance préventive et contrôle périodique des organes de coupure
Un tableau électrique, même parfaitement conçu à l’origine, nécessite une maintenance préventive régulière pour conserver son niveau de sécurité dans le temps. Les cycles de marche/arrêt, les variations de température, les micro-vibrations et parfois des interventions peu rigoureuses peuvent dégrader progressivement la qualité des connexions et des appareillages. À l’image d’une révision automobile, un contrôle périodique du tableau électrique permet de détecter les signes avant-coureurs de dysfonctionnement et d’y remédier avant qu’ils ne se transforment en panne ou en sinistre.
Pour les installations résidentielles, un contrôle visuel tous les 1 à 2 ans, complété par des vérifications plus approfondies tous les 5 ans, constitue une bonne pratique. Dans les locaux tertiaires ou recevant du public, les fréquences de contrôle sont généralement plus rapprochées et peuvent être imposées par la réglementation ou les assureurs. Vous vous demandez comment savoir si votre tableau électrique nécessite une maintenance ? Des déclenchements intempestifs, des odeurs de chaud, des modules jaunis ou des traces de noircissement sont autant de signaux d’alerte à ne jamais négliger.
Vérification thermographique des connexions et détection des points chauds

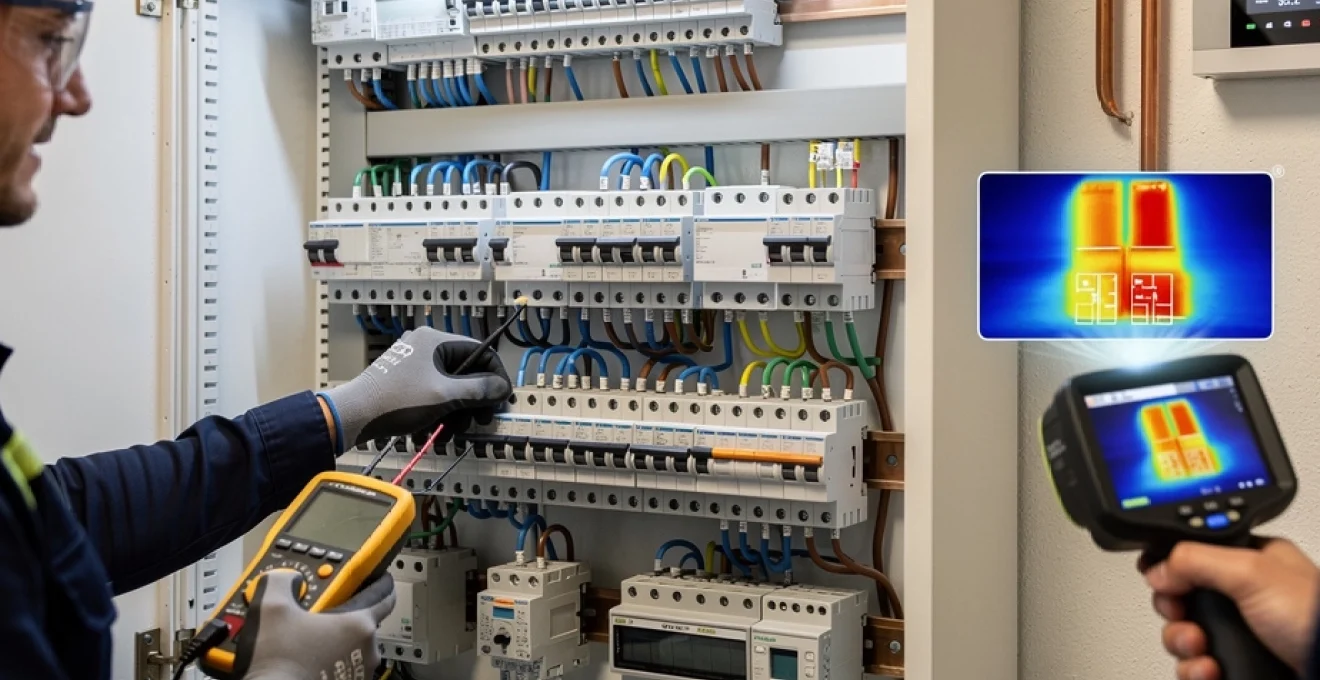

La thermographie infrarouge est un outil de plus en plus utilisé par les électriciens pour vérifier l’état des connexions dans un tableau électrique sans démontage lourd. En visualisant la température de chaque borne et de chaque appareillage en fonctionnement, il est possible de repérer rapidement les points anormalement chauds, révélateurs d’un mauvais serrage, d’un conducteur sous-dimensionné ou d’un disjoncteur en fin de vie. Cette approche préventive permet d’intervenir de manière ciblée avant l’apparition d’un arc électrique ou d’un départ de feu.
Dans un rapport de contrôle thermographique, les anomalies sont généralement classées par niveau de criticité, avec des recommandations d’actions correctives. Pour vous, utilisateur final, cela se traduit par un plan de maintenance clair : resserrage des bornes concernées, remplacement d’un module, augmentation éventuelle de la section d’un conducteur. Dans le tertiaire et l’industrie, cette technique est déjà largement répandue ; elle tend à se démocratiser progressivement dans les grandes habitations et les résidences haut de gamme, où la continuité de service et la sécurité sont des enjeux majeurs.
Test de déclenchement différentiel et calibrage des seuils de protection
Les interrupteurs différentiels disposent tous d’un bouton “Test” permettant de vérifier leur capacité à déclencher correctement. Actionner ce bouton au moins deux fois par an est un réflexe simple et fortement recommandé, car il permet de s’assurer que le mécanisme n’est pas grippé. En cas de non-déclenchement, l’interrupteur différentiel doit être remplacé sans délai. Même si ce test ne remplace pas un contrôle professionnel, il constitue une première ligne de vérification accessible à tous.
Lors d’un audit approfondi, l’électricien peut réaliser des mesures plus précises à l’aide d’un appareil de contrôle spécifique (mesureur de différentiel). Il vérifie alors le temps de déclenchement effectif pour un courant de défaut donné (par exemple 30 mA) et s’assure que le dispositif respecte les seuils imposés par les normes. Cette vérification est particulièrement importante dans les installations anciennes ou ayant subi de nombreuses modifications. Elle permet parfois de mettre en évidence des protections inadaptées à l’usage réel des circuits, et de proposer des ajustements plus cohérents.
Contrôle de serrage des bornes et inspection visuelle des isolants
Le contrôle de serrage des bornes reste l’une des opérations de maintenance les plus efficaces et les plus rentables sur un tableau électrique. Avec le temps, les variations de température et les contraintes mécaniques peuvent provoquer un léger desserrage des vis de connexion, entraînant une augmentation de la résistance de contact et donc un échauffement local. Un simple resserrage au couple prescrit par le fabricant permet souvent de supprimer ce point faible potentiel. Cette intervention doit toutefois être réalisée hors tension et par un professionnel qualifié, afin d’éviter tout risque d’électrocution ou d’endommagement des modules.
L’inspection visuelle des isolants et des gaines est tout aussi importante. Il s’agit de repérer les conducteurs dont l’isolant est craquelé, brûlé ou écrasé, ainsi que les gaines détériorées ou mal fixées. Dans certains cas, la présence de rongeurs ou d’humidité peut accélérer le vieillissement des matériaux isolants. Remplacer systématiquement les sections de câble douteuses et réorganiser proprement le cheminement des conducteurs dans le tableau contribue à maintenir un niveau de sécurité élevé et à faciliter les interventions futures.
Évolutions technologiques et tableaux communicants KNX
Avec l’essor de la maison connectée et de la gestion intelligente de l’énergie, le tableau électrique évolue progressivement vers un véritable “cerveau technique” du bâtiment. Les tableaux communicants basés sur le protocole KNX permettent d’intégrer dans une même infrastructure la commande de l’éclairage, des volets roulants, du chauffage, de la ventilation, de la sécurité et même de la multimédia. Au lieu de se limiter à de simples disjoncteurs, le tableau accueille désormais des modules de communication, des passerelles IP, des interfaces de scénarios et des compteurs d’énergie multi-circuits.
Le protocole KNX, normalisé au niveau international (EN 50090, ISO/IEC 14543), garantit l’interopérabilité entre des milliers de produits de fabricants différents. Concrètement, vous pouvez par exemple programmer l’abaissement automatique du chauffage et l’extinction des lumières lorsque vous activez l’alarme, ou encore suivre en temps réel la consommation de chaque circuit depuis votre smartphone. Cette vision globale de l’installation permet d’identifier rapidement les postes les plus énergivores et d’ajuster vos usages pour réduire la facture, sans sacrifier le confort.
L’intégration de ces technologies dans le tableau électrique impose toutefois un soin particulier à la conception initiale. Il faut prévoir une réserve de modules suffisante, une alimentation dédiée pour la ligne KNX, ainsi qu’une organisation claire entre les circuits de puissance et les bus de communication. Les tableaux communicants exigent également une documentation rigoureuse (schémas, étiquetage, plan d’adressage des modules) afin de faciliter la maintenance et les évolutions ultérieures. Si vous envisagez une rénovation importante ou une construction neuve, anticiper cette dimension “smart” dès la phase de conception du tableau électrique est un véritable atout pour la pérennité de votre installation.
