Les courts-circuits représentent l’une des défaillances électriques les plus dangereuses dans les installations résidentielles, tertiaires et industrielles. Ces incidents peuvent provoquer des dommages matériels considérables, des incendies destructeurs et mettre en péril la sécurité des personnes. Comprendre les mécanismes complexes qui conduisent à ces défaillances constitue un enjeu majeur pour tous les professionnels de l’électricité. L’évolution constante des technologies et des matériaux électriques exige une approche technique approfondie pour identifier précisément les causes racines et mettre en place des stratégies de prévention efficaces.
Mécanismes physiques et électriques des défaillances de court-circuit
Les courts-circuits résultent de phénomènes physiques complexes qui impliquent une rupture de l’équilibre électrique normal d’un circuit. Lorsqu’un courant électrique trouve un chemin de résistance quasi-nulle, l’intensité augmente brutalement selon la loi d’Ohm, créant des conditions thermiques et mécaniques extrêmes. Cette situation génère des températures pouvant atteindre plusieurs milliers de degrés Celsius en quelques millisecondes, suffisantes pour faire fondre les conducteurs métalliques et initier des arcs électriques destructeurs.
Rupture diélectrique dans les isolants PVC et XLPE
Les isolants électriques comme le PVC (polychlorure de vinyle) et le XLPE (polyéthylène réticulé) subissent une dégradation progressive de leurs propriétés diélectriques sous l’effet de contraintes électriques, thermiques et environnementales. La rupture diélectrique se produit lorsque la tension appliquée dépasse la rigidité diélectrique du matériau, créant un canal conducteur permanent. Dans les câbles U-1000 R2V couramment utilisés, cette dégradation s’accélère en présence d’humidité, de contraintes mécaniques répétées ou d’élévations de température prolongées dépassant les 70°C nominaux.
Les mécanismes de vieillissement thermique des isolants suivent la loi d’Arrhenius, où chaque augmentation de 10°C réduit de moitié la durée de vie du matériau. Cette réalité explique pourquoi les installations surchargées présentent des taux de défaillance exponentiellement plus élevés, particulièrement dans les environnements industriels où les câbles sont soumis à des cycles thermiques intenses.
Phénomène d’arc électrique et formation du plasma conducteur
L’arc électrique représente l’une des manifestations les plus spectaculaires et dangereuses d’un court-circuit. Ce phénomène physique implique l’ionisation de l’air ambiant sous l’effet d’un champ électrique intense, créant un plasma conducteur à des températures dépassant 20 000°C. La formation de ce canal ionisé permet la circulation d’un courant important entre deux conducteurs normalement isolés, générant une énergie considérable capable de faire fondre les matériaux métalliques environnants.
Les arcs électriques persistent grâce à l’effet thermoionique et à l’émission d’électrons par les électrodes métalliques portées à incandescence. Dans les installations triphasées, ces arcs peuvent se propager d’une phase à l’autre, créant des courts-circuits polyphasés particulièrement destructeurs. La prévention de ces phénomènes nécessite une maîtrise parfaite des distances d’isolement et l’utilisation de dispositifs de protection ultra-rapides.
Surtensions transitoires et claquage des jonctions semi
semi-conductrices
Les composants semi-conducteurs (diodes, IGBT, MOSFET, redresseurs à thyristors, etc.) sont particulièrement sensibles aux surtensions transitoires. Lorsqu’un pic de tension dépasse la tenue diélectrique des jonctions PN, il se produit un claquage, d’abord localisé, qui peut rapidement évoluer en court-circuit interne franc. Ce phénomène est typique lors de coups de foudre proches, de manœuvres de gros moteurs ou de déclenchements sur réseaux fortement inductifs.
Dans les variateurs de vitesse, alimentations à découpage et onduleurs, ces surtensions transitoires se combinent souvent avec des fronts de tension très raides (dV/dt élevés) qui fatiguent les jonctions au fil du temps. Sans dispositifs de protection adaptés (varistances, parafoudres de type 2 et 3, réseaux RC d’amortissement), le risque de court-circuit interne dans les modules de puissance augmente sensiblement. Vous constatez des claquages répétés de cartes électroniques ? C’est souvent le signe d’une mauvaise gestion des surtensions sur l’installation.
Dégradation thermique des conducteurs en cuivre et aluminium
Les conducteurs en cuivre et en aluminium, bien que très performants, voient leurs caractéristiques évoluer sous l’effet des cycles thermiques répétés. En surcharge prolongée ou en cas de serrage insuffisant, la résistance de contact augmente, créant des points chauds localisés. Ces surchauffes accélèrent le ramollissement des métaux, le fluage sous pression mécanique, puis la carbonisation des isolants environnants, conditions idéales pour un amorçage de court-circuit.
Dans les jeux de barres, les borniers de puissance ou les coffrets de dérivation, un conducteur échauffé au-delà de sa température admissible peut atteindre des températures supérieures à 200°C. À ce niveau, la gaine isolante perd son intégrité, se fissure ou fond, exposant les âmes conductrices. Un simple déplacement de câble, une vibration ou une humidité ambiante suffisent alors à provoquer un contact accidentel entre conducteurs adjacents. C’est pourquoi la surveillance régulière des températures de fonctionnement et le contrôle du serrage mécanique sont indispensables pour prévenir les courts-circuits d’origine thermique.
Facteurs environnementaux et défauts d’installation critiques
Au-delà des phénomènes purement physiques, l’environnement et la qualité de l’installation jouent un rôle déterminant dans la genèse d’un court-circuit électrique. Humidité, pollution industrielle, poussières conductrices ou encore vibrations mécaniques peuvent transformer une installation conforme à l’origine en un système à haut risque après quelques années. Vous travaillez dans un atelier, un parking souterrain ou une zone agroalimentaire humide ? Les contraintes extérieures doivent être intégrées dès la conception pour éviter les défaillances prématurées.
Infiltration d’humidité dans les boîtiers IP65 et connecteurs étanches
Les boîtiers IP65 et connecteurs dits « étanches » ne sont pas infaillibles. Un perçage mal réalisé, un presse-étoupe mal serré ou un joint vieillissant peuvent laisser pénétrer l’humidité. Cette eau, chargée de sels ou de poussières, devient un excellent conducteur et crée des chemins de fuite entre bornes adjacentes. À terme, la résistance d’isolement chute au point de permettre un court-circuit brutal lors d’une pointe de tension ou d’un démarrage moteur.
Dans les environnements extérieurs ou en atmosphères corrosives, la condensation interne est un facteur souvent sous-estimé. Les variations de température jour/nuit favorisent la formation de micro-gouttelettes à l’intérieur des coffrets IP65, même parfaitement fermés. L’ajout de dispositifs de dépressurisation, de sachets déshydratants, ainsi que le choix de connecteurs réellement adaptés au milieu (IP66/67, matériaux inox) réduisent significativement le risque de court-circuit par humidité résiduelle.
Corrosion galvanique entre métaux dissimilaires cuivre-aluminium
L’association de conducteurs en cuivre et en aluminium, fréquente dans les rénovations ou les extensions d’installations, pose un problème particulier de corrosion galvanique. En présence d’humidité, la différence de potentiel électrochimique entre ces deux métaux entraîne une oxydation accélérée, notamment de l’aluminium. Cette corrosion dégrade la surface de contact, augmente la résistance de jonction et provoque des échauffements localisés susceptibles de conduire à un court-circuit.
Pour limiter ces phénomènes, il est impératif d’utiliser des bornes et accessoires spécifiquement conçus pour les liaisons cuivre-aluminium (bornes bimetalliques, graisses conductrices neutres, rondelles adaptées). Ignorer ces recommandations, c’est accepter qu’une connexion visuellement correcte puisse devenir, quelques années plus tard, le point de départ d’un arc électrique et d’un défaut franc. Dans les postes de transformation et les armoires de distribution, une simple vérification visuelle annuelle ne suffit pas : une inspection mécanique et, idéalement, thermique est nécessaire.
Défauts de serrage des bornes wago et connexions à vis
Les défauts de serrage sont parmi les causes les plus fréquentes d’échauffements anormaux et, à terme, de courts-circuits. Sur les bornes automatiques type Wago, un conducteur mal dénudé, oxydé ou à section inadaptée peut ne pas être correctement maintenu. Sur les connexions à vis, le desserrage progressif dû aux vibrations ou aux cycles thermiques crée un mauvais contact. Dans les deux cas, la résistance de transition augmente et l’échauffement local peut atteindre des niveaux critiques.
Une connexion qui chauffe dégrade progressivement l’isolant autour de la borne, carbonise les supports plastiques et peut même enflammer les gaines voisines. Ce scénario est typique des coffrets d’éclairage, des prises très sollicitées ou des borniers d’alimentation de climatiseurs. Une politique de maintenance préventive incluant un re-serrage périodique des connexions à vis et un contrôle visuel des bornes automatiques est l’un des moyens les plus simples et efficaces de réduire le risque de court-circuit sur une installation existante.
Surcharge thermique des disjoncteurs schneider electric et ABB
Les disjoncteurs modulaires de marques comme Schneider Electric ou ABB sont conçus pour protéger les circuits contre les surcharges et les courts-circuits. Toutefois, lorsqu’ils sont sous-dimensionnés, mal ventilés ou exposés à des températures ambiantes élevées, ils peuvent eux-mêmes devenir des sources de surchauffe. Un disjoncteur fonctionnant en permanence à la limite de son calibre voit ses contacts internes s’échauffer, ce qui accélère leur vieillissement et augmente la résistance de contact.
Cette dégradation interne peut conduire à des déclenchements intempestifs, mais aussi, dans les cas extrêmes, à une fusion partielle des pièces internes et à un court-circuit à l’intérieur même de l’appareil. Il est donc essentiel de respecter scrupuleusement les abaques de déclassage en fonction de la température ambiante et de prévoir une marge de sécurité sur le calibre des disjoncteurs, en particulier dans les armoires denses ou mal ventilées. Lorsque plusieurs déclenchements thermiques se produisent sur un même appareil, son remplacement préventif est vivement recommandé.
Vieillissement prématuré des câbles U-1000 R2V en milieu industriel
En milieu industriel, les câbles U-1000 R2V sont souvent soumis à des contraintes bien supérieures à celles rencontrées en habitat résidentiel : agressions chimiques, huiles, UV, chocs mécaniques, tirages répétés, rayonnements. Ces conditions sévères entraînent un vieillissement accéléré de la gaine et de l’isolant interne, favorisant fissures, micro-coupures et exsudations. À terme, l’âme conductrice peut se retrouver partiellement exposée ou fragilisée, augmentant fortement le risque de court-circuit lors d’une flexion ou d’un arrachement.
La présence de poussières métalliques, de copeaux ou de dépôts conducteurs sur ces câbles endommagés constitue un facteur aggravant. Un simple mouvement de machine ou une opération de maintenance peut suffire à mettre en contact deux conducteurs voisins ou un conducteur avec une masse métallique. D’où l’importance de choisir des câbles spécifiquement adaptés à l’environnement (par exemple des câbles industriels renforcés) et de planifier un remplacement systématique des lignes les plus sollicitées avant l’apparition de défauts visibles.
Diagnostic avancé par instrumentation spécialisée
Identifier les causes d’un court-circuit ne se limite plus aujourd’hui à une simple inspection visuelle ou à la recherche d’un disjoncteur déclenché. Les installations modernes exigent un diagnostic avancé, basé sur des instruments de mesure de haute précision. L’objectif est double : détecter les défauts avant qu’ils ne se transforment en incidents et localiser précisément les zones à risque pour intervenir de manière ciblée. Comment repérer un point chaud caché derrière un coffret ou un isolant défaillant sur un câble enterré ? C’est là que l’instrumentation spécialisée prend tout son sens.
Thermographie infrarouge FLIR pour détection des points chauds

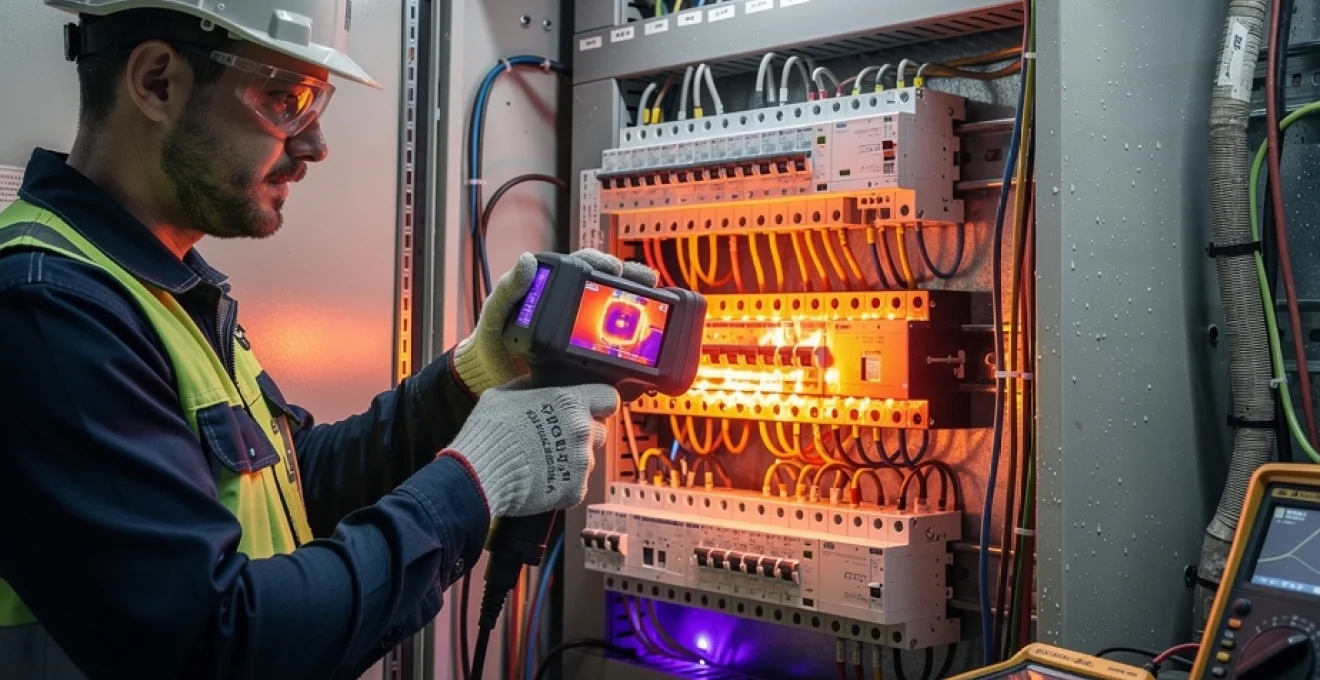

La thermographie infrarouge, réalisée avec des caméras de marque FLIR ou équivalentes, est devenue un outil incontournable pour le diagnostic préventif des installations électriques. En visualisant la répartition des températures à la surface des équipements, elle permet de repérer instantanément les points chauds anormaux : borniers surchauffés, disjoncteurs en fin de vie, jeux de barres déséquilibrés, connexions mal serrées. Un point chaud est souvent le premier symptôme d’un futur court-circuit.
Les campagnes de thermographie, réalisées à intervalles réguliers, fournissent une carte thermique de l’installation qui sert de référence dans le temps. Toute évolution significative d’une température locale doit alerter le mainteneur et déclencher une inspection physique ciblée. Dans les grandes installations tertiaires ou industrielles, cette approche permet de planifier les arrêts de production et de remplacer les composants critiques avant la défaillance, réduisant ainsi les coûts liés aux arrêts non planifiés.
Mesure d’isolement par mégohmmètre fluke 1587
La mesure d’isolement à l’aide d’un mégohmmètre, tel que le Fluke 1587, est indispensable pour évaluer l’état réel des câbles et enroulements de moteurs. En appliquant une tension de test (250 V, 500 V, 1000 V ou plus selon les normes) entre les conducteurs actifs et la terre, on mesure la résistance d’isolement en mégohms. Une valeur trop faible ou en dégradation par rapport à un historique de mesures est le signe d’une isolation affaiblie susceptible d’aboutir à un court-circuit.
Cette technique de diagnostic est particulièrement utile après un dégât des eaux, lors de la remise en service d’installations anciennes ou avant la mise sous tension de nouveaux câbles de puissance. Couplée à des tests de polarisation (indice de polarisation, rapport PI), elle permet de distinguer un simple phénomène d’humidité temporaire d’un véritable vieillissement de l’isolant. En pratique, intégrer la mesure d’isolement dans votre plan de maintenance annuelle est l’une des meilleures protections contre les courts-circuits insidieux.
Analyse harmonique avec analyseurs de réseau chauvin arnoux
Les courants harmoniques et les distorsions de forme d’onde, générés par les variateurs, alimentations à découpage et éclairages LED, peuvent provoquer des échauffements excessifs dans les conducteurs et les transformateurs. À long terme, ces contraintes supplémentaires fragilisent l’isolant et augmentent la probabilité de court-circuit. Les analyseurs de réseau de marques comme Chauvin Arnoux permettent de mesurer précisément le taux de distorsion harmonique totale (THD) et de caractériser le spectre des harmoniques présents.
En identifiant les circuits les plus pollués et en quantifiant les niveaux de courant harmonique, vous pouvez dimensionner correctement les filtres, neutres surdimensionnés ou transformateurs K-factor. Cette approche évite la surchauffe chronique de certaines parties du réseau, souvent invisible à l’œil nu, mais bien réelle pour les isolants. Un suivi périodique des harmoniques, notamment après l’ajout de nouvelles charges électroniques, est donc une composante clé du diagnostic avancé contre les courts-circuits d’origine thermique ou diélectrique.
Contrôle de continuité des liaisons équipotentielles
Les liaisons équipotentielles, lorsqu’elles sont continues et correctement dimensionnées, limitent les différences de potentiel entre masses métalliques. En cas de défaut d’isolement, elles permettent le déclenchement rapide des protections et empêchent l’apparition de tensions dangereuses. À l’inverse, une liaison coupée, mal serrée ou de section insuffisante peut retarder ou empêcher le déclenchement d’un disjoncteur, laissant un courant de défaut circuler plus longtemps, avec un risque accru de court-circuit ou d’arc électrique.
Le contrôle de continuité s’effectue à l’aide d’un ohmmètre basse tension ou d’un appareil dédié, injectant un courant suffisant pour vérifier la qualité du chemin de retour. Cette vérification devrait être systématique lors des révisions d’installations, des extensions de tableaux ou des rénovations partielles. Dans les locaux médicaux, piscines, cuisines professionnelles ou zones ATEX, une équipotentialité irréprochable constitue une barrière essentielle contre les incidents graves.
Stratégies préventives et maintenance prédictive
Face à la complexité croissante des installations, la simple maintenance corrective ne suffit plus. Pour limiter les risques de court-circuit, il est nécessaire de passer à une logique de prévention structurée et, autant que possible, de maintenance prédictive. L’idée est de détecter les signaux faibles (légère hausse de température, dérive d’isolement, augmentation des déclenchements) et d’intervenir avant la rupture. Comment transformer vos données de terrain en actions concrètes de prévention ?
Une stratégie efficace commence par la cartographie des équipements critiques : tableaux de distribution principaux, départs moteurs, zones humides, circuits fortement chargés. À partir de là, vous pouvez définir une fréquence d’inspection adaptée au niveau de risque, intégrer les mesures d’isolement, de thermographie et d’analyse harmonique dans un plan de maintenance formalisé, et consigner les résultats dans un historique centralisé. Ces données, analysées dans le temps, permettent de repérer les tendances et de programmer des remplacements ou renforcements avant qu’un court-circuit ne survienne.
Technologies de protection différentielle et magnétothermique
Les dispositifs de protection sont la dernière ligne de défense entre un défaut naissant et un incident majeur. Les disjoncteurs magnétothermiques assurent la protection contre les surcharges (partie thermique) et les courts-circuits francs (partie magnétique), tandis que les dispositifs différentiels détectent les fuites de courant vers la terre. Bien dimensionnés et coordonnés, ils assurent une coupure rapide du circuit fautif tout en préservant la continuité de service sur le reste de l’installation.
Le choix des courbes de déclenchement (B, C, D, etc.), des calibres nominaux et des pouvoirs de coupure doit être réalisé en fonction des caractéristiques du réseau et des courants de court-circuit potentiels. Une sélectivité bien étudiée entre protections de tête et protections terminales évite le déclenchement en cascade et limite l’impact des défauts. L’ajout de relais différentiels sélectifs, de déclencheurs à seuil réglable et de protections électroniques communicantes ouvre la voie à une supervision fine des défauts et à une maintenance ciblée après chaque incident.
Conformité réglementaire NFC 15-100 et certification CONSUEL
Le respect de la norme NFC 15-100 est le socle réglementaire de toute installation électrique basse tension en France. Cette norme définit, entre autres, les règles de dimensionnement des protections, des sections de câbles, des dispositifs différentiels et des schémas de mise à la terre. En garantissant une installation conforme dès la conception, vous réduisez drastiquement les risques de court-circuit liés à des erreurs de câblage, à des protections sous-dimensionnées ou à des circuits surchargés.
La certification CONSUEL, obligatoire pour toute nouvelle installation ou rénovation complète, constitue une étape clé de validation. Le contrôle porte notamment sur la continuité des conducteurs de protection, la présence et le bon dimensionnement des dispositifs de protection contre les surintensités et les défauts d’isolement, ainsi que sur la qualité des connexions. Au-delà de l’aspect réglementaire, viser une conformité stricte et documentée vous offre un cadre clair pour la maintenance future et un niveau de sécurité élevé face aux risques de courts-circuits et d’incendies d’origine électrique.
